Putken halkaisijan, virtausnopeuden, virtausnopeuden ja paineen välinen suhde

Ensinnäkin virtausnopeus = virtausnopeus × putken sisähalkaisija × putken sisähalkaisija ×π÷ 4; joten virtausnopeus ja virtausnopeus voivat periaatteessa selvittää toisen parametrin tuntemalla yhden.

Mutta jos putken halkaisija D ja paine putken P sisällä ovat tiedossa, voidaanko virtaus laskea?

Vastaus on: et löydä vielä putkessa olevan nesteen virtausnopeutta ja virtausnopeutta. Kuvittelet, että putken päässä on venttiili, ja kun se on kiinni, putkessa on paine P ja putken virtausnopeus on nolla.

Joten putken virtausnopeutta ei määrää putken paine, vaan putken paineen alaspäin suuntautuva kaltevuus matkan varrella. Muista siis ilmoittaa putken pituus ja mikä on paine-ero putken molemmissa päissä saadaksesi selville putken virtausnopeuden ja virtausnopeuden.

Jos paineen ja virtauksen välinen suhde putkessa on suoraan verrannollinen laadullisen analyysin näkökulmasta, eli mitä suurempi paine, sitä suurempi virtaus. Virtausnopeus on yhtä suuri kuin virtausnopeus kertaa leikkaus. Missä tahansa putken osassa paine tulee vain yhdestä päästä, eli paineen suunta on yksisuuntainen ja kun se suljetaan ulostulossa paineen suunnassa (venttiili on kiinni), putkessa oleva neste on kielletyssä tilassa. Kun ulostulo on auki, sen virtausnopeus määräytyy putken paineen mukaan.

Kvantitatiivista analyysiä varten on mahdollista asentaa painemittari, virtausmittari tai mitata läpivirtauskapasiteetti hydraulisten mallikokeiden avulla. Paineputkivirtaukselle se voidaan saada myös laskennallisesti, ja laskentavaiheet ovat seuraavat:

1. Laske putken ominaisvastus S. Jos kyseessä on vanha valurautaputki tai vanha teräsputki, voit käyttää Shevelevin kaavaa laskeaksesi putkilinjan ominaisresistanssin s=0,001736/d^5,3 tai s=10,3n2/d^5,33 laskeaksesi, tai tarkista asianmukainen taulukko;

2. Määritä nostokorkeusero H=P/(ρg) putkilinjan kahden pään välillä. Jos on vaakasuora pudotus h (eli putkilinjan alkupää on h korkeammalla kuin pää), niin H=P/(ρg) h

Kaavassa: H: m; P: on paine-ero putken molemmissa päissä (ei paine tietyssä osassa), P on Pa;

3. Laske virtausnopeus Q: Q = (H/sL)^(1/2)

4, virtausnopeus V=4Q/(3,1416 * d^2)

jossa: Q - virtausnopeus, m^3/s;

H —— Putken alussa ja lopussa olevan vedenkorkeuden välinen ero, metreinä;

L -- pituus putken alusta loppuun, metreinä.

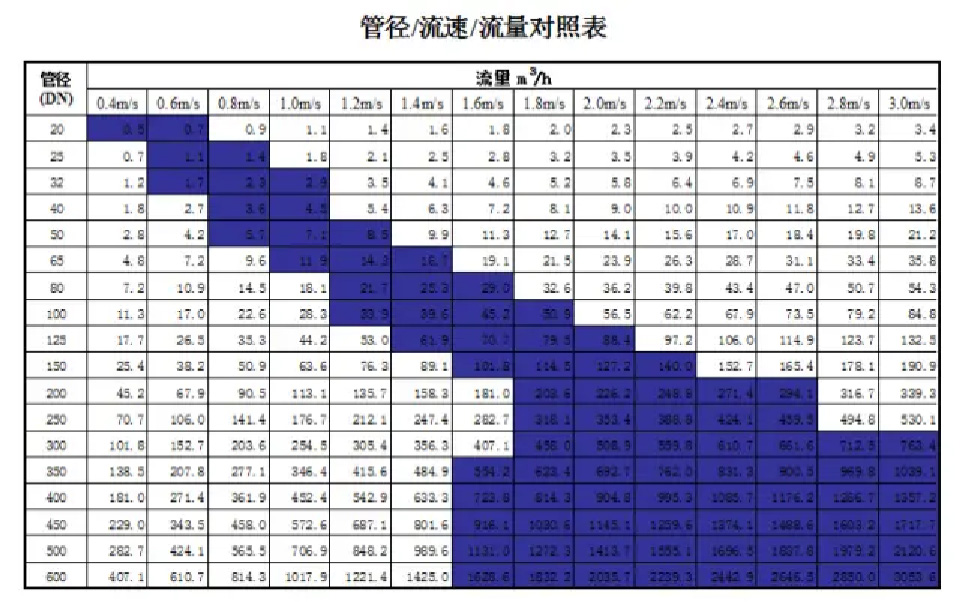

Huomautus: Ylin rivi on virtausnopeus

Yllä olevan taulukon keskellä oleva suuri tieto on liikenne

Vasemmanpuoleisin rivi on vesiputken nimellishalkaisija

Kysymys: "Kumpi minun pitäisi valita niin monella virtausnopeudella?"

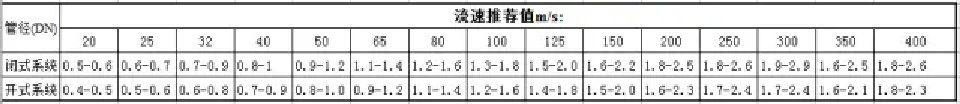

Älä kiirehdi... Katso alla olevaa taulukkoa (avoimen ja suljetun järjestelmän välillä on ero)
