Mitkä ovat β-PPH-liittimien liitäntätavat?

Yleiskatsaus β-PPH-liittimien liitäntämenetelmiin

Jokainen β-PPH-liitosten liitäntätapa palvelee eri tarkoitusta muoviputkijärjestelmässä, ja oikea valinta riippuu putken halkaisijasta, käyttöpaineesta ja siitä, kuinka usein liitos on avattava huoltoa varten. Alla olevassa taulukossa on yhteenveto neljästä valmistajien ja asentajien yleisesti määrittelemästä menetelmästä.

Hot-Met Socket Fusion -liitäntä

Pistorasialiitos on yleisimmin käytetty liitäntämenetelmä β-PPH-liittimille pieni- ja keskihalkaisijaisissa putkituotteissa. Lämmitystyökalu sulattaa samanaikaisesti putken ulkopinnan ja liittimen hylsyn sisäseinän; kun pinnat saavuttavat plastisen tilan, putki työnnetään liitosholkkiin ja pidetään kevyen paineen alaisena, kunnes sulate jäähtyy yhdeksi homogeeniseksi kappaleeksi.

Useimpien valmistajien käyttämät keskeiset prosessiluvut ovat seuraavat.

Koska liitos sulautuu kemiallisesti pikemminkin kuin mekaanisesti puristettuna, oikein toteutettu hylsyliitos saavuttaa lähes saman seinämän lujuuden kuin itse putken runko, minkä vuoksi se on edelleen oletusvalinta aurinkopaneelien, puolijohteiden ja biokemiallisten putkien ajoissa.

Päppifuusiohitsaus suuremmille halkaisijoille

Kun halkaisijat ylittävät DN110:n, hylsytyökaluista tulee epäkäytännöllistä, joten päittäissulahitsaus ottaa vallan. Putken tai liittimen kaksi päätä tasoitetaan tasaisesti pyörivällä höylällä ja painetaan sitten lämmitettyä levyä vasten, kunnes molemmat pinnat sulavat tasaisesti. Levy vedetään pois ja kaksi sulaa pintaa puristetaan yhteen hallitulla voimalla jatkuvan helmihitsin muodostamiseksi.

Pääjakojakoiksi valitaan tyypillisesti 1,0 MPa:n päittäishitsausliittimet, kun taas pidennetyt hylsyversiot tarjoavat pidemmän liitosrajapinnan putkille, jotka ovat alttiina tärinälle tai lämpökierrolle, kuten raudanvalmistuksen jäähdytyssilmukoille.

β-PPH-liitossarja liitäntätyypin mukaan

Jokainen alla oleva tuote edustaa erillistä liitäntäkonfiguraatiota suorista pistorasialiitoksista laippa- ja kulmaliittimiin, jotka kaikki on valmistettu 1,0 MPa:n käyttöpainestandardien mukaisesti.

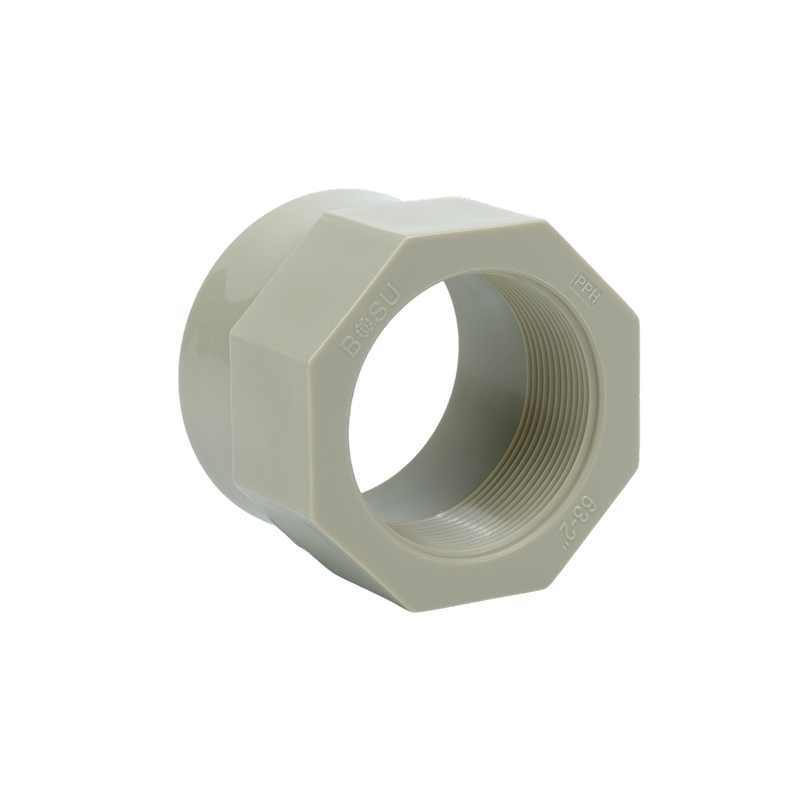

Inner Tooth Direct Socket Fitting

Socket Fusion

Ulkoisten hampaiden suora sovitus

Socket Fusion

45 asteen kyynärpääkiinnitys

Socket Fusion

90 asteen kyynärpään kiinnitys

Socket Fusion

Integroitu laippakiinnitys

Laippaliitäntä

Laippaliitäntä irrotettaville liitoksille

Laippaliitännät määritetään aina, kun jokin putkilinjan osa on avattava toistuvasti, kuten venttiilijärjestelmän sisääntulossa, pumpun imussa tai suodatinkotelossa. Kiinteä laippaliitin sulatetaan ensin putkeen tavallisella kuumasulatusprosessilla, ja löysä taustarengas yhdessä pulttien kanssa puristaa sitten kaksi laippapintaa yhteen tiivisteellä niiden välissä.

Koska sulatusliitos kantaa painekuorman ja pultatut pinnat vain puristavat tiivistettä, laippaliittimet yhdistävät sulatetun liitoksen lujuuden pultatun, irrotettavan liitoksen mukavuuteen. Tämä on ensisijainen liitäntä β-PPH-putkiston ja linjaan asennetun muoviventtiilin välillä.

Kierreliitosyhteys ylläpitokäyttöön

Liitosliittimet käyttävät kolmiosaista rakennetta: kaksi rungon puolikasta on sulatettu tai kierretty putken päihin, ja keskimutteri vetää kaksi puoliskoa yhteen EPDM- tai FPM-tiivisterengasta vasten. Tämä menetelmä ei vaadi lämpöä kytkentä- tai katkaisuhetkellä, joten sitä suositellaan instrumenttien kiinnityksissä, näytepisteissä ja laitteiden liukumissa, joissa huolletaan usein.

Saatavilla on myös yksittäisiä naarasliitoksia kierteitetyillä päillä β-PPH-linjojen siirtämiseen metalli- tai PVC-putkistoon, ja β-PPH:n ja PVC:n liitosliittimet laajentavat tämän joustavuuden akvaario-, meri- ja lääkelaitoksissa yleisesti esiintyviin sekamateriaalijärjestelmiin.

Liitäntämenetelmän sovittaminen paineeseen ja lämpötilaan

Kytkentätavan valinta ei koske vain halkaisijaa. β-PPH-materiaalin pitkäaikainen käyttölämpötila-alue on -20°C - 100°C ja lyhytaikainen raja 110°C, mutta painekapasiteetti laskee lämpötilan noustessa. 60°C:ssa maksimikäyttöpaine putoaa noin puoleen nimellispaineesta, joten liitäntätapaa ja seinämän paksuutta on harkittava uudelleen lämpötilan noustessa.

Hitsausparametrien tarkistuslista luotettaville liitoksille

Riippumatta siitä, mitä liitäntätapaa käytetään, liitosvika johtuu melkein aina valmistelusta tai prosessin ohjauksesta, ei itse liitoksista. Seuraava tarkistuslista kuvastaa järjestystä, jota useimmat valmistajat noudattavat paikan päällä.

• Poista öljy, pöly ja ruoste sekä putkesta että liitospinnoista ennen minkään sulatustyön aloittamista.
• Leikkaa putken päät neliömäisiksi erillisellä leikkaustyökalulla, jotta lukituspinnat pysyvät kohtisuorassa ja purseetta.
• Pidä lämmityslevyn lämpötila välillä 210°C - 230°C, jotta materiaali pehmenee hajoamatta.
• Säilytä painetta 8-12 sekuntia liittämisen jälkeen, jotta sulate täyttää liitoksen tasaisesti.
• Anna luonnollisen jäähtyä vähintään 30 sekuntia ennen liitoksen siirtämistä tai kuormittamista.
• Suorita ilmatiiviystesti, kuten hydrostaattinen tai heliumvuototarkastus, ennen kuin linja otetaan käyttöön.
• Tarkasta jokainen hitsauspalma kuplien, halkeamien tai epätäydellisen sulamisen varalta ja hitsaa välittömästi uudelleen, jos havaitset vikoja.

Miksi liitäntöjen laatu on tärkeää putkistotuotteille ja venttiilijärjestelmille

β-PPH-putkilinja on vain niin luotettava kuin sen heikoin liitos. Koska β-PPH-liittimet yhdistetään usein muoviventtiilikomponenttien kanssa aurinkopaneeli-, puolijohde-, kemikaali- ja ympäristönsuojelulinjoissa, väärin sulatettu tai alikiristetty liitos voi vaarantaa koko putkistotuotteiden verkoston, ei vain yhtä liitosta. Oikean menetelmän valitseminen kuhunkin paikkaan, dokumentoitujen hitsausparametrien noudattaminen ja jokaisen liitoksen tarkistaminen painetestillä ovat kolme käytäntöä, jotka erottavat johdonmukaisesti pitkäaikaiset asennukset toistuvista huoltokutsuista.
