Mikä tekee apumateriaaleista kriittisiä putkistojärjestelmille?

Teollisuuden putkistojärjestelmissä Apumateriaali-sarja eivät ole valinnaisia lisävarusteita, vaan ydinkomponentteja, jotka varmistavat järjestelmän tiivistyksen eheyden, vakauden ja pitkän aikavälin luotettavuuden. Laippatiivisteistä ja joustavista liittimistä putkikiinnittimiin, suuttimiin ja mekaanisiin liittimiin, nämä apumateriaalit vaikuttavat suoraan putkilinjan paineensietokykyyn, välineiden yhteensopivuuteen ja huoltojaksoihin. Insinöörikäytännön tietojen mukaan noin 80 % putkistojen vuototapauksista johtuu väärästä apumateriaalin valinnasta tai väärästä asennuksesta , eikä itse pääputkimateriaalin vikoja. Siksi Auxiliary Material -sarjan tieteellinen konfigurointi on ensisijainen vaihe teollisuuden putkistojärjestelmien turvallisen toiminnan varmistamisessa kemiankäsittelyssä, vedenkäsittelyssä, lääkevalmistuksessa ja vastaavissa sovelluksissa.

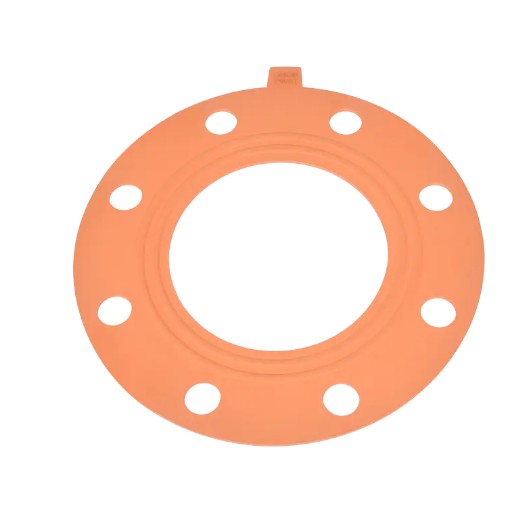

Laippatiivistesarja: Ensimmäinen puolustuslinja tiivistysjärjestelmille

Laippatiivisteet ovat tärkeitä tiivisteelementtejä putkistojen liitoksissa, jotka estävät väliaineen vuotamisen. Materiaalikoostumuksesta ja käyttöolosuhteista riippuen yleisiä laippatiivistetyyppejä ovat EPDM (etyleenipropyleenidieenimonomeeri), FPM (fluorihiilikumi) ja EPDM PTFE -komposiittitiivisteet, jotka kaikki sopivat erilaisiin lämpötila-alueisiin ja kemiallisiin ympäristöihin.

Tärkeimpien tiivistemateriaalien suorituskyvyn vertailu

Specification System and Selection Essentials

Laippatiivisteen määritysjärjestelmä noudattaa nimellishalkaisijan (DN) standardeja, mukaan lukien yhteiset tekniset tiedot DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , joka kattaa useita sovelluksia matalasta korkeaan paineeseen. Valinnan tulee keskittyä seuraaviin kolmeen ulottuvuuteen:

• Median yhteensopivuus: Kun kuljetetaan vahvoja happoja tai emäksiä, PTFE-komposiittitiivisteet ovat edullisia; tavallisissa vesijärjestelmissä EPDM-tiivisteitä voidaan käyttää kustannusten alentamiseksi.
• Lämpötilan ja paineen sovitus: Kun käyttölämpötila ylittää 150°C tai paine ylittää PN16, on valittava FPM tai spiraalilla kierretyt metallitiivisteet estämään kumin vanheneminen ja rikkoutuminen.
• Laippapinnan kokoonpano: Korotetut (RF) laipat sopivat litteisiin tiivisteisiin, kun taas uros- ja naaraslaipat (MFM) edellyttävät paikannusrengastiivisteitä asennusvirheiden estämiseksi.

Joustava liitinsarja: tärinän ja lämpösiirtymän vaimentamiseen tarvittavat tärkeimmät komponentit

Pumppulaitteiden ja putkijärjestelmien välillä joustavat liittimet palvelevat kriittistä toimintoa, joka vaimentaa mekaanista tärinää ja kompensoi lämpölaajenemista ja -kutistumista. PPH (Polypropylene Homopolymer) -laipalliset joustavat liittimet, joilla on erinomainen kemiallinen kestävyys, ovat tulleet vakiokokoonpanoiksi kemiallisiin putkistojärjestelmiin.

Sovelluserot samankeskisten ja epäkeskisten joustavien liittimien välillä

Samankeskiset laipalliset taipuisat liittimet soveltuvat samankokoisten putkien suoriin liitoksiin ja imevät tehokkaasti aksiaalinen siirtymä 10-15 mm . Epäkeskeisiä supistuslaipallisia joustavia liittimiä sitä vastoin käytetään eri putkien halkaisijoiden välisiin siirtymiin yhteisillä spesifikaatioilla, kuten esim. D40×32, D50×32, D50×40, D63×32, D63×40 , säilyttäen joustavan puskurointitoiminnon samalla, kun saavutetaan halkaisijamuutoksia.

PPH-joustoliittimien tekniset edut

• Kemiallinen korroosionkestävyys: PPH-materiaali kestää useimpia kemiallisia aineita pH-alueella 1-14, ja se soveltuu peittaukseen, galvanointiin, jäteveden käsittelyyn ja muihin erittäin syövyttäviin ympäristöihin.
• Lämpötilan suorituskyky: Jatkuva käyttölämpötila jopa 100 °C, lyhytaikainen toleranssi jopa 110 °C, täyttää yleiset teollisuuden kuuman nesteen kuljetusvaatimukset.
• Mekaaninen lujuus: Vetolujuus 25 MPa ja myötöraja 22 MPa, mikä varmistaa, ettei murtumia tai muodonmuutoksia hydrostaattisessa testauksessa 1,5 kertaa nimellispaineella.
• Käyttöikä: Vakiokäyttöolosuhteissa joustavat PPH-liittimet on suunniteltu yli 50 vuoden käyttöikään, mikä vähentää merkittävästi järjestelmän huoltotiheyttä.

Putkenkiristimet ja mekaaniset liitossarjat: Perustuki putkilinjojen kiinnittämiseen ja laitteiden kunnossapitoon

Putkipuristimet ovat välttämättömiä kiinnityselementtejä putkilinjan asennuksessa. Niiden tarkoituksena on rajoittaa putkilinjan siirtymää, jakaa tasaisesti tukivoimat ja estää nesteen törmäyksen aiheuttaman putkilinjan heilumisen. PPH-putkikiinnittimillä on sama kemiallinen kestävyys kuin itse putkirungolla, mikä välttää sähkökemiallisia korroosio-ongelmia, joita tavallisesti esiintyy metallipuristimissa.

Putkipuristimen tekniset tiedot ja kantavuus

Putkipuristinsarja kattaa koko halkaisijaalueen DN15 (D20) - DN50 (D63) , jossa on napsautettavat tai pulttikiristävät rakenteet. Esimerkkinä DN32-putkipuristin, sen vakiokantavuus ei ole pienempi kuin 500N , joka kestää dynaamisia iskuvoimia, jotka syntyvät, kun nesteen sisäinen virtausnopeus saavuttaa 4,5 m/s. Monikerroksisissa putkilinjan rinnakkaisissa asennusskenaarioissa suositellaan kerrosjärjestelystrategiaa, jossa kerrosten välinen etäisyys säilyy ≥150mm huoltotoimenpiteiden helpottamiseksi.

Mekaanisten liitosten toiminnallinen arvo

Vetokahvoja ja saranasarjan kiinnikkeitä käytetään ensisijaisesti laitekoteloiden ja tarkastusporttien kansien avausmekanismeihin. Raskaat saranat, jotka on valmistettu lasikuituvahvisteisesta PP:stä, tarjoavat yhden yksikön kantokyvyn 80-120kg , soveltuu usein avattaviin/suljettaviin sovelluksiin, kuten suuriin suodatuslaitteisiin ja reaktorin kaivoihin. Pienet saranat sopivat kevyisiin tilanteisiin, kuten kojekoteloihin ja ohjauskaapeihin, joiden asennusreikien etäisyys on tavallinen 25mm × 40mm , yhteensopiva metallilevyjen standardimittojen kanssa.

Spiraalisuutinsarja: ydinelementit tehokkaaseen massan siirtoon ja jakeluun

Spiraalisuuttimet muuttavat nesteen onttokartio- tai kiinteäkartio-suihkeiksi ainutlaatuisen spiraalivirtauksen ohjausrakenteen avulla, jota käytetään laajalti kaasunpesu-, jäähdytys-, palosuojaus- sprinklerijärjestelmissä ja kemiallisissa reaktiotorneissa. Niiden merkittävin ominaisuus on poikkeuksellinen tukkeutumisen estokyky , joiden virtauskanavan halkaisija on jopa 3 kertaa suuttimen ulostulon halkaisija, joten ne sopivat kiertovesijärjestelmiin, jotka sisältävät suspendoituneita hiukkasia.

Tekninen parametrijärjestelmä spiraalisuuttimille

Suuttimen materiaalin ja käyttöolosuhteiden yhteensopivuus

Spiraalisuutinrungot valmistetaan tyypillisesti PPH- tai lasikuituvahvisteisesta polypropeenista, ja suutinytimessä on keraamiset tai 316L ruostumattomasta teräksestä valmistetut sisäkkeet. Savukaasujen rikinpoistojärjestelmissä (FGD), joissa lietteen kiintoainepitoisuus saavuttaa 15–20 % , täysvirtaukselliset, halkaisijattomat spiraalisuuttimet on valittava varmistaen, että läpimenon vähimmäishalkaisija on ≥15 mm. Puolijohde-ultrapuhdasvesijärjestelmissä tarvitaan PTFE-suuttimia, jotta voidaan varmistaa, että uutettavien ionien pitoisuus pysyy alle 0,1 ppb .

Colored Fittings -sarja: käytännöllisiä ratkaisuja tunnistushallintaan ja järjestelmän visualisointiin

Värilliset putkiliittimet käyttävät eri värejä erottamaan materiaalityypit tai prosessivirrat, mikä on tehokas tapa parantaa putkijärjestelmän hallinnan tehokkuutta. Suurissa teollisuuslaitoksissa standardoitu värikoodaus voi lyhentää huollon vasteaikoja 30–40 % ja vähentää merkittävästi väärinkäytösten riskiä.

Suositellut teolliset värikoodausstandardit

• Vihreä: Prosessin jäähdytysvesi, kiertovesijärjestelmät
• Sininen: Paineilma, instrumenttiilmajärjestelmät
• Keltainen: Kemikaalien toimitus, happo- ja alkaliväliaineputket
• Punainen: Palonsuojavesi, korkean lämpötilan höyryjärjestelmät
• Harmaa/musta: Viemäröinti, pakokaasujen käsittelyjärjestelmät
• Valkoinen/läpinäkyvä: Ultrapuhdas vesi, elintarvikelaatuinen väliaine

Värillisten liitososien pohjamateriaali pysyy vakiona PPH:na, ja värit sisällytetään pintakerrokseen koekstruusio- tai ruiskupuristusprosessien avulla, tyypillisesti paksuudella 0,5-1,0 mm , vaikuttamatta liittimen rungon lujuuteen tai kemikaalien kestävyyteen. On huomattava, että alueilla, joilla on voimakas ulkoinen UV-altistus, tulee valita UV-stabiloitu värin perusseos, jotta estetään värin haalistumista, joka voisi vaarantaa tunnistustehokkuuden.

Järjestelmän integrointi- ja valintastrategia

Valinta Apumateriaali-sarja ei tule suorittaa eristyksissä vaan suunnitella yhdessä pääputkijärjestelmän kanssa. Seuraavat ovat todistettuja valintastrategioita insinöörikäytännöstä:

Kokonaiselinkaarikustannusanalyysimenetelmä

Apumateriaaliratkaisuja verrattaessa huomiota ei tule rajoittua pelkästään alkuperäisiin hankintakustannuksiin; kokonaiselinkaarikustannukset (LCC) on laskettava. Otetaan esimerkkinä DN50-kemialliset putkistot, vaikka EPDM PTFE -komposiittitiivisteiden alkuperäinen hinta on noin 40 % korkeampi verrattuna tavallisiin EPDM-tiivisteisiin erittäin syövyttävissä käyttöolosuhteissa niiden vaihtojakso kestää 6 kuukaudesta yli 3 vuoteen, mikä vähentää kokonaisvaltaisia ylläpitokustannuksia yli 60 % .

Yhteensopivuuden matriisivahvistus

Media-materiaalien yhteensopivuusmatriisin luominen on kriittinen askel valintavirheiden välttämiseksi. Esimerkiksi kuljetettaessa klooria sisältävää valkaisuainetta (natriumhypokloriittipitoisuus >10 %) EPDM-tiivisteet vanhenevat ja halkeilevat nopeasti, mikä vaatii sen sijaan PTFE- tai FPM-materiaaleja. Kuumavesijärjestelmissä, joiden lämpötila on yli 80 °C, FPM:n puristusaste (<15 %) on huomattavasti parempi kuin EPDM (> 25 %), mikä takaa pitkän aikavälin tiivistyksen luotettavuuden.

Standardointi ja varaston optimointi

On suositeltavaa standardoida apumateriaalien tiedot neljään pohjan halkaisijaan. DN15, DN25, DN50, DN100 – kattaa yli 80 % sovellusskenaarioista. Erittelyjen vaihtelua vähentämällä voidaan alentaa varaosien varastokustannuksia 35–50 % lyhentää materiaalin mobilisointiaikaa hätäkorjausten aikana. Epätyypillisiä vaatimuksia varten erityisissä käyttöolosuhteissa on suositeltavaa varata a 10–15 % räätälöintisuhde järjestelmän suunnittelun joustavuuden varmistamiseksi.
