Mitä väliaineita virtaa palloventtiilin läpi?

Palloventtiilien kuljettamat yleiset materiaalityypit

Palloventtiilit sijaitsevat useimpien putkistotuotteiden keskellä, koska neljänneskierros antaa tiukan, matalavastuksen sulkemisen riippumatta siitä, mitä putken sisällä on. Käytännössä läpi kulkeva media jakautuu kouralliseen toistuviin luokkiin teollisuuslaitoksissa.

• Prosessivesi ja käsitelty vesi — jäähdytyspiirit, huuhtelulinjat ja yleinen käyttövesi tuotantolaitoksissa.
• Hapot ja emäkset — kloorivetyhappo, rikkihappo, natriumhydroksidi ja vastaavat reagenssit, joita käytetään metallien käsittelyssä, galvanoinnissa ja kemiallisessa synteesissä.
• Liuottimet ja orgaaniset kemikaalit — farmaseuttisessa ja biokemiallisessa tuotannossa käytettävät ohenteet, alkoholit ja prosessiliuottimet.
• Paineilma ja inertit kaasut — pneumaattiset ohjauslinjat ja typenpoistojärjestelmät.
• Erittäin puhtaat nesteet — puolijohteiden ja aurinkopaneelien valmistuksessa käytettävät ultrapuhdas vesi ja etsauskemikaalit, joissa jäännöskontaminaatio ei ole hyväksyttävää.
• Merivesi ja meren nesteet — akvaario-, meri- ja suolanpoistoputkistot, jotka vaativat vahvaa suola- ja biolikaantumiskestävyyttä.

Kuinka runkomateriaali määrittää materiaalien yhteensopivuuden

Venttiilin rungossa ja istukassa käytetty muovi on suurin yksittäinen tekijä päätettäessä, mitä väliainetta palloventtiili voi turvallisesti kantaa. Metalliliittimet syövyttävät tai liukenevat ioneja herkkiin prosessivirtoihin, minkä vuoksi muoviputket ja muoviset venttiilikomponentit ovat oletusvalinta kemiallisesti raskaille tai erittäin puhtaille linjoille. Alla olevassa taulukossa esitetään tyypillinen sovitus materiaalin ja materiaalin välillä.

Perushartsin lisäksi tiivistemateriaalit, kuten EPDM, FPM tai PTFE, sovitetaan samaan väliaineeseen, koska kemikaalille suunniteltu venttiilirunko on vain yhtä hyvä kuin sen tiivistävä tiiviste. Jiangsu Leiting Precision New Materials, joka toimittaa OEM-palloventtiilejä aurinkopaneeli-, puolijohde-, kemian-, raudanvalmistus- ja lääkeputkistoja varten, dokumentoi kunkin venttiilin materiaalitiedot, jotta hartsin ja tiivisteen yhdistelmä voidaan tarkistaa käyttöväliaineeseen nähden ennen asennusta.

Palloventtiilituotesarja

Manuaaliset, sähköiset, pneumaattiset, yksi- ja kaksoisliitoskokoonpanot kattavat useimmat kemiallisten, puolijohde- ja vedenkäsittelyputkien materiaalinkäsittelytarpeet.

Beta-PPH kaksoisliitospalloventtiili

Manuaalinen

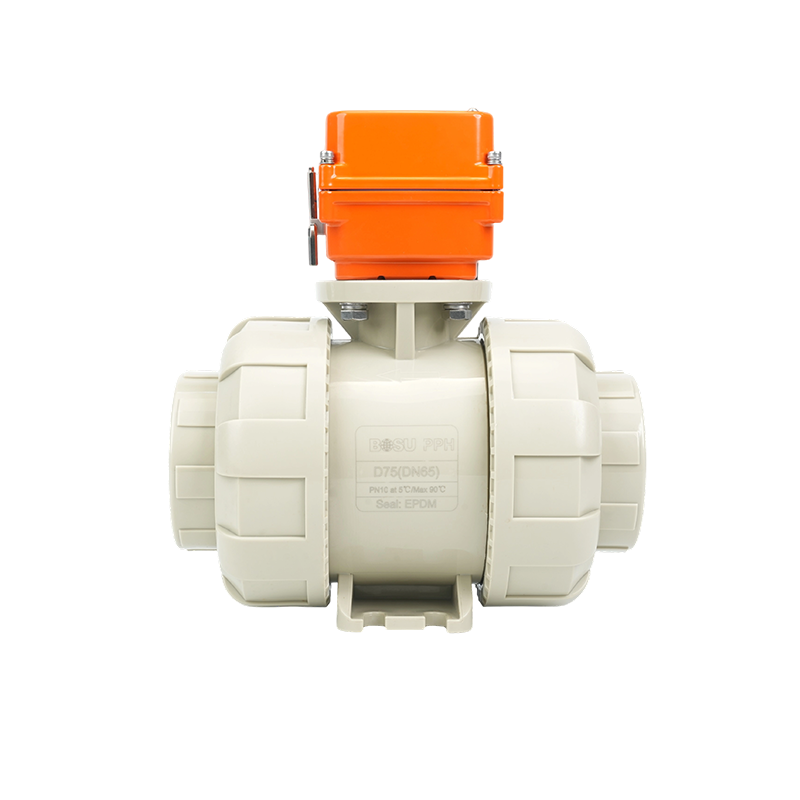

Beta-PPH sähköinen kaksoisliitospalloventtiili

Sähköinen

Beta-PPH pneumaattinen kaksoisliitospalloventtiili

Pneumaattinen

Beta-PPH laipallinen palloventtiili

Laipallinen

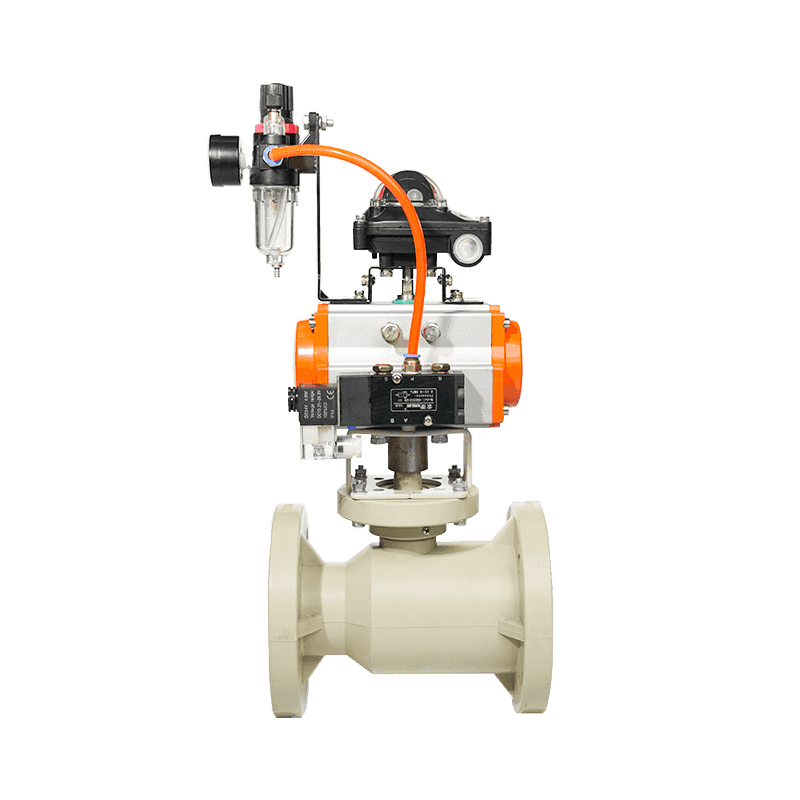

Yksi/kaksois-pneumaattinen laipallinen palloventtiili

Single tai Double

Rakennesuunnittelu ja sen vaikutus mediavirtaan

Venttiilin rakenne muuttaa sitä, kuinka hyvin tietty väliaine liikkuu järjestelmän läpi, ei vain sitä, mistä runko on tehty. Muutamat rakenteelliset ominaisuudet ovat tärkeitä, kun materiaali on aggressiivista, viskoosi tai vaatii tiukkaa virtauksen hallintaa.

• Täysreikäinen vs. supistettu pallo — Täysreikäinen rakenne pitää sisäkanavan putken halkaisijan mukaisena, mikä alentaa viskoosien kemikaalien ja lietteiden painehäviötä.
• Kaksoisliitto päättyy — Salli venttiilin irrottaminen putkesta katkaisematta putkea, mikä on hyödyllistä, kun väliaineesta jää jäämiä tai hilseilyä, joka vaatii säännöllistä puhdistusta.
• Aktivointimenetelmä — Manuaaliset kahvat sopivat matalataajuiseen katkaisuun, kun taas sähköiset tai pneumaattiset toimilaitteet tukevat jatkuvan prosessin väliaineen automaattista annostelua ja toistuvaa jaksotusta.
• Laippaliitokset — antaa jäykemmät liitokset suuremmille halkaisijoille ja korkeapaineisille linjoille, jotka kuljettavat syövyttäviä tai kuumia nesteitä.

Palloventtiilin sovittaminen mediaasi

Oikean venttiilin valitseminen tietylle väliaineelle edellyttää neljää tarkistusta, jotka laitosinsinöörit yleensä suorittavat ennen venttiilin määrittämistä uusille putkistotuotteille.

1. 01
   Tunnista mediakemia. Tarkista pitoisuus, lämpötila ja onko neste hapettavaa, hiukkaspitoista tai erittäin puhdasta.
2. 02
   Tarkista hartsikaavio. Vertaa materiaalia PP-H-, PPN- tai PVDF-vastustietoihin sen sijaan, että luottaisit yleisiin oletuksiin.
3. 03
   Varmista tiivisteen yhteensopivuus. Istuimet ja O-renkaat epäonnistuvat usein ennen venttiilin runkoa, joten sovita EPDM, FPM tai PTFE samaan väliaineeseen.
4. 04
   Tarkista paine ja syklin käyttöikä. Tarkista nimellispaineluokitus (PN) suhteessa linjapaineeseen ja valitse manuaalinen, sähköinen tai pneumaattinen käyttö pyöräilytaajuuden perusteella.

Toimialat ja tyypilliset sovellukset

Koska muoviventtiilijärjestelmät välttävät metalliliittimille tyypilliset korroosio- ja ioniuutto-ongelmat, PP-H:sta, PPN:stä ja PVDF:stä valmistetut palloventtiilit näkyvät laajalla teollisuusputkistojen alueella.
