Mikä muoviventtiili sinun pitäisi valita: PTFE-kalvo vs UPVC-palloventtiili?

Vuonna muovinen venttiilisarja valinta, PTFE-kalvoventtiilit tarjoavat optimaalisen tiivistyskyvyn erittäin syövyttävälle aineelle , kun UPVC-palloventtiilit tarjoavat erinomaisen kustannustehokkuuden ja virtauskapasiteetin . Nämä kaksi tyyppiä eivät ole yksinkertaisia ​​korvikkeita, vaan toisiaan täydentäviä ratkaisuja, jotka on räätälöity erilaisiin käyttöolosuhteisiin. Kalvoventtiilit ovat erinomaiset puolijohde- ja aurinkosähkösovelluksissa, kun taas palloventtiilit sopivat paremmin suurivirtaus- ja matalapainejärjestelmiin, kuten vedenkäsittelyyn ja maatalouden kasteluun.

Maailmanlaajuinen muoviventtiilimarkkinoiden kasvukaari

Muoviventtiilisarjan markkinat kasvavat nopeasti. Alan tiedot osoittavat, että globaalit muoviset kasteluventtiilimarkkinat kasvoivat 1,009 miljardia dollaria vuonna 2021 to 1,450 miljardia dollaria vuonna 2025 , ja sen ennustetaan saavuttavan 2,997 miljardia dollaria vuoteen 2033 mennessä , joka edustaa vuosittaista yhdistettyä kasvua (CAGR). 9,5 % 2025–2033. Tämä kasvu johtuu ensisijaisesti erittäin puhtaiden välineiden siirtotarpeista puolijohdevalmistuksessa, aurinkosähköteollisuudessa ja kunnallisissa vedenkäsittelysektoreissa.

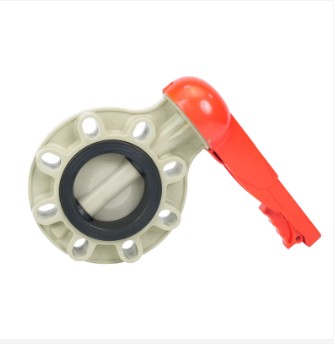

Materiaalisegmentoinnin mukaan PVC-, CPVC-, PP- ja PTFE-polymeereistä valmistetut venttiilit hallitsevat markkinoita. Palloventtiilit, kalvoventtiilit, läppäventtiilit ja takaiskuventtiilit muodostavat muoviventtiilisarjan neljä ydinkategoriaa, jotka kattavat on/off-ohjauksen, tarkkuussäädön, suuren reiän kuristuksen ja takaisinvirtauksen estotoiminnot.

Tuotteen ydinominaisuuksien vertailu

Muoviventtiilisarja sisältää useita rakenteellisia muotoja, ja kalvoventtiilit ja palloventtiilit muodostavat erilliset tekniset rajat erilaisten käyttöskenaarioidensa vuoksi. Niiden ydinominaisuuksien ymmärtäminen on oikean valinnan edellytys.

PTFE-kalvoventtiili: Tarkkuusratkaisu, joka priorisoi tiivistyksen

Kalvoventtiileissä käytetään joustavaa kalvoa sulkuelementtinä, jolloin väliaine koskettaa vain venttiilin runkoa ja kalvoa, jolloin syntyy kuollut jalka vapaa virtausreitti. Niiden tärkeimpiä etuja ovat:

• Nolla ulkoinen vuotorakenne ilman tiivisteholkkia, mikä eliminoi pohjimmiltaan mahdolliset vuotoreitit karan varrella
• Median lämpötila-alue -40 °C - 150 °C (PTFE-materiaali), jossa EPDM-kalvot ulottuvat asti 250 °C
• Kestää vahvoja happoja ja emäksiä, kestää käsittelyä 98 % rikkihappoa ja fluorivetyhappo
• Pado-tyyppinen rakenne tarjoaa erinomaisen kuristussäädön kierrosluvulla 20:1

UPVC-palloventtiili: Taloudellinen ratkaisu, joka priorisoi virtauksen

Palloventtiilit avautuvat ja sulkeutuvat pallon pyörittämällä, ja äärimmäisen pieni virtausvastuskerroin lähestyy suoria putkiosia täysin auki ollessaan. Niiden teknisiä ominaisuuksia ovat mm.

• Virtausvastuskerroin vain 0.05 , huomattavasti pienempi kuin kalvoventtiilien 0,5, minimoiden painehäviöt
• Nimellishalkaisijan peittoalue DN15 - DN300, selkeitä etuja suurireikäisissä sovelluksissa
• Työpaine jopa 1,0 MPa , jossa parannetut mallit korkeammille paineluokille
• 90 asteen nopea avaus/sulkeminen alhaisella käyttömomentilla, sopii automaattiseen kauko-ohjaukseen

Tärkeimmät suorituskykyparametrit vierekkäin

Seuraavassa taulukossa verrataan näiden kahden muoviventtiilisarjan tuotteen ydinparametreja teknisestä näkökulmasta standardikäyttöolosuhteiden (ympäristön lämpötila, puhdas vesiväliaine) perusteella:

Sovellusskenaariot ja valintaohjeet

Muoviset venttiilisarjat Valinnan ei pitäisi perustua vain yhteen suoritusindikaattoriin, vaan siinä on otettava huomioon median ominaisuudet, käyttöolosuhteet ja kokonaiselinkaarikustannukset kattavan arvioinnin saamiseksi.

Milloin priorisoida PTFE-kalvoventtiilit

Kalvoventtiilit ovat luotettavampi valinta, kun seuraavat ehdot täyttyvät:

• Media ovat erittäin puhtaita kemikaaleja tai hiukkaspitoiset lietteet, jotka eivät vaadi kontaminaatiota, kuten fluorivetyhapposyöttö puolijohdekiekkojen puhdistuksessa
• Matala toimintataajuus (alle 20 sykliä päivässä ) pidentämään kalvon käyttöikää
• Tilarajoitteiset asennukset, jotka vaativat kevyitä rakenteita (kalvoventtiilit painavat vain 30 % - 40 % metalliventtiileistä)
• Tarvitaan tarkka kuristusohjaus, kuten kemikaalien annostelu aurinkosähköhappopuhdistuskylvyissä

Milloin UPVC-palloventtiilit kannattaa asettaa etusijalle

Palloventtiilit tarjoavat korvaamattomia etuja seuraavissa olosuhteissa:

• Suurivirtaus, matalapainejärjestelmät, jotka vaativat painehäviön hallinnan 0,01 MPa , kuten kunnalliset vesijohtolinjat
• Toistuva pyöräily (yli 100 sykliä päivässä ), jossa pallon kulutuskestävyys on parempi
• Tarvitaan nopea sulkeminen – palloventtiilit ovat täysin auki/sulkeutuvat 90 asteen kierto alle 2 sekunnissa
• Vaatimukset suurireikäisille (yli DN200), joissa palloventtiilit ylittävät kalvoventtiilit sekä valmistuskustannuksiltaan että hydrodynaamisesti

Tyypilliset sovellukset puolijohde- ja vedenkäsittelyteollisuudessa

Muoviventtiilisarjan sovellukset huippuluokan valmistuksessa ovat kehittyneet tukirooleista kriittisiksi prosessisuojatoimiksi. Seuraavassa on kaksi edustavaa skenaariota:

Semiconductor Ultra-Pure Water Systems

Kiekkojen valmistuksessa ultrapuhtaan veden (UPW) puhtaus vaikuttaa suoraan lastun saantoon. PTFE-kalvoventtiilejä käytetään laajalti niiden nollakontaminaation ominaisuuksien vuoksi:

• Tulo-/ulostulon ohjaus käänteisosmoosiyksiköt (RO). deionisoiduissa vesijärjestelmissä
• Fluorivetyhapon ja typpihapon tarkka annostelu märkäetsausprosesseissa
• Ruiskutuspaineen säätö kiekkojen puhdistuslaitteissa, jotka edellyttävät paineenvaihtelun hallintaa ±0,01 MPa:n sisällä

Tällaiset sovellukset vaativat erittäin korkeaa venttiilien puhtautta, mikä vaatii tyypillisesti valmistusta puhdastilojen olosuhteet ja FDA 177-1520/177-1550 uutettavien aineiden testausstandardien noudattaminen.

Kunnallinen ja teollinen vedenkäsittely

UPVC-palloventtiilejä käytetään huomattavasti suuremmassa mittakaavassa vedenkäsittelysovelluksissa:

• Raakaveden saanti ja vedenkäsittelylaitosten suodattimen vastahuuhtelulinjat, joissa DN150 - DN300 palloventtiilit mahdollistavat toisen tason kytkennän
• Kemialliset annostelujärjestelmät jätevedenpuhdistamoissa, kuten natriumhypokloriitin ja natriumhydroksidin vuorottelu
• Jäähdytystornin sivuvirtasuodatusjärjestelmät, joissa palloventtiilien alhainen virtausvastus voi vähentää pumpun energiankulutusta 8 % - 12 %

Ylläpitostrategiat ja elinkaaren hallinta

Muoviventtiilisarjan huoltosyklit vaikuttavat suoraan järjestelmän saatavuuteen. Näillä kahdella venttiilityypillä on huomattavia eroja kunnossapidossa.

Kalvoventtiilien huollon välttämättömyydet

Kalvo on kuluva komponentti; ikääntyminen ilmenee pinnan halkeilemisena tai elastisena rappeutumisena. Puhdasvesipalvelussa kalvon käyttöikä voi saavuttaa 5-10 vuotta ; kemiallisissa väliaineissa, tyypillisesti 2-5 vuotta ; hankaavien lietteiden vaihto saattaa olla tarpeen joka kerta 6 kuukaudesta 2 vuoteen . Silmämääräinen tarkastus on suositeltavaa joka kerta 6 kuukautta , jossa sinetin eheys testataan joka kerta 12 kuukautta . Tärkeimmät vaihtovaiheet sisältävät:

1. Sulje ylä- ja alavirran venttiilit ja poista paine nollaan, mikä vahvistaa järjestelmän eristyksen
2. Irrota konepellin pultit, poista vanha kalvo ja puhdista liitospinnat
3. Tarkasta kalvon tukipinnan tasaisuus; poikkeaman on oltava pienempi kuin 0,05 mm
4. Asenna uusi kalvo ja kiristä pultit vinottain, vääntömomenttiohjattu 8–12 N·m
5. Suorita suljetut/avoin kiertotestit varmistaaksesi, ettei vuotoja ole ja että toiminta on sujuvaa

Palloventtiilien huoltotarve

Palloventtiilien ensisijainen vikatila on istukan kuluminen, joka johtaa sisäiseen vuotoon. Huoltovälit voivat pidentyä 2-3 vuotta , jossa tärkeimmät tarkastuskohteet, mukaan lukien:

• Pallon pinnan naarmuja enemmän 0,1 mm syvyys vaativat uudelleenhiontaa tai vaihtamista
• Istuimen puristussarja ylittää 15 % alkuperäinen paksuus laukaisee vaihdon
• Epätavallisesti lisääntynyt kahvan käyttömomentti (yli 15 Nm ) tarkoittaa sisäistä sidontaa, joka vaatii purkamisen
• O-renkaan vanheneminen ilmenee pinnan kovettumisena tai halkeiluna; ennaltaehkäisevä vaihto joka 3 vuotta on suositeltavaa

Toimialan trendit ja teknologian kehitys

The muovinen venttiilisarja kehittyy kohti modulaarisuutta, älykkyyttä ja materiaalien hybridisaatiota. Neljä lopullista trendiä muokkaavat nykyistä teknologiamaisemaa:

Ensinnäkin materiaalin hybridisaation läpimurto. Jotkut valmistajat ovat lisänneet lasikuituvahvistussuhteita 30 % , lisäämällä UPVC-palloventtiilin vetolujuutta 50 MPa:sta 75 MPa säilyttäen samalla korroosionkestävyyden. PVDF-materiaaliventtiilit laajentavat lämpötilarajoja entisestään 280 °C , joka täyttää vaativammat kemialliset prosessivaatimukset.

Toiseksi, nopean korvaavan rakenteen leviäminen. Kalvoventtiileiden napsautussovitusrajat ovat lyhentäneet tiivisteen vaihtoaikaa 30 minuutista 5 minuuttiin perinteisissä rakenteissa parantaen kunnossapidon tehokkuutta mm 83 % . Tämä malli kattaa nyt koko muoviventtiilisarjan, mikä vähentää merkittävästi tuotantolinjan seisokkeja.

Kolmanneksi integroidut liitäntäratkaisut. Yhteensopivien lämpöfuusiopistorasian ja pikaliitäntöjen rakenteen ansiosta muoviventtiilit voidaan upottaa suoraan muoviputkijärjestelmiin, mikä vähentää laippaliitoskohtia yli. 60 % ja vähentää merkittävästi vuotoriskiä. Puolijohteisissa UPW-järjestelmissä tämä integroitu rakenne voi vähentää hiukkaskontaminaation riskiä 90 % .

Neljänneksi älykäs valvontaintegraatio. Ensiluokkaisiin muoviventtiilisarjoihin aletaan integroida paineantureita ja virtauksenvalvontamoduuleja, jotka mahdollistavat tilan etädiagnosoinnin DeviceNet- tai Profinet-liitäntöjen kautta. Ennakoiva huoltotarkkuus on parantunut yli 85 % , pidentää entisestään venttiilin käyttöikää ja vähentää suunnittelemattomia seisokkeja.
